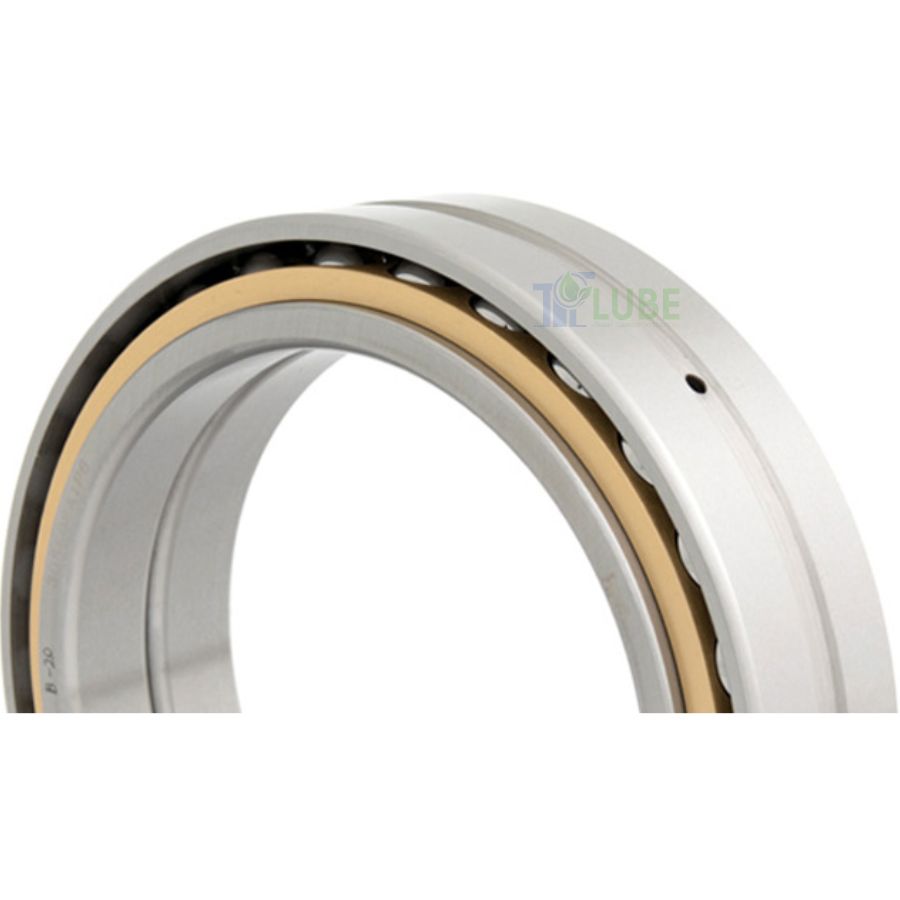

Vòng bi tiếp xúc góc RKB (Angular Contact Ball Bearings) là giải pháp vòng bi cao cấp đến từ thương hiệu RKB Bearing Industries (Thụy Sĩ), được thiết kế chuyên dụng cho các hệ thống máy móc yêu cầu vận hành ở tốc độ cao và chịu tải trọng kết hợp.
Khác với các dòng vòng bi cầu thông thường, đường rãnh lăn ở vòng trong và vòng ngoài của vòng bi tiếp xúc góc được bố trí lệch nhau theo phương dọc trục. Kết cấu này giúp sản phẩm chịu đồng thời cả tải trọng hướng tâm (Radial) và tải trọng hướng trục (Axial) một cách tối ưu, đảm bảo độ chính xác cao và độ lệch tâm cực thấp trong quá trình vận hành liên tục.
Ưu điểm của vòng bi tiếp xúc góc RKB
Vòng bi tiếp xúc góc do RKB sản xuất sở hữu những đặc tính kỹ thuật vượt trội, giúp tối ưu hóa hiệu suất cho các cụm truyền động phức tạp:
Khả năng chịu tải hỗn hợp xuất sắc: Cấu trúc rãnh lăn nghiêng cho phép gánh đồng thời tải trọng hướng tâm và lực đẩy hướng trục lớn cùng một lúc.
Chống momen nghiêng hiệu quả: Các cấu hình ghép cặp đặc biệt (như ghép DB) cung cấp kết cấu cực kỳ chắc chắn để triệt tiêu các momen lệch trục.
Độ chính xác vận hành cao: Khả năng định tâm chính xác, độ đảo cực thấp, đáp ứng hoàn hảo cho các trục quay tốc độ cao.
Đa dạng vật liệu lồng bi (Cage): Sử dụng linh hoạt lồng đồng thau gia công nguyên khối (chịu tải nặng, nhiệt độ cao) hoặc lồng Polyamide gia cường sợi thủy tinh (chạy êm, giảm ma sát tối đa).
RKB cung cấp chuỗi sản phẩm tiếp xúc góc đa dạng bậc nhất thị trường, bao gồm 3 nhóm cấu hình tiêu chuẩn:

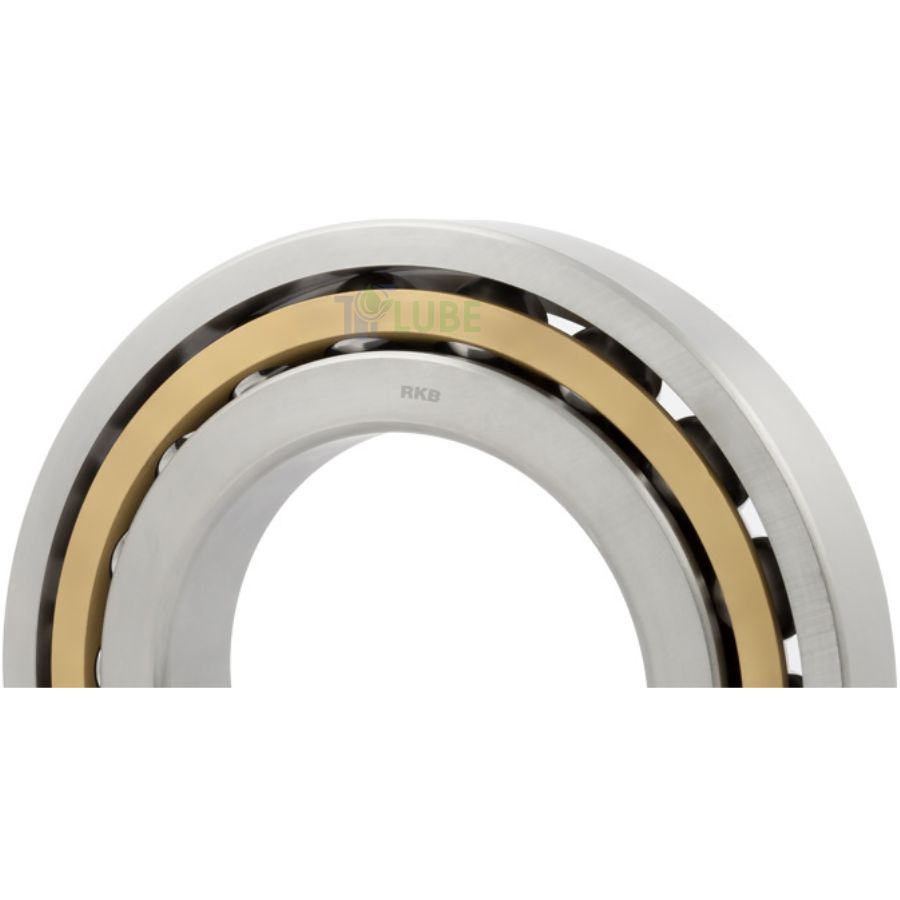

Vòng bi tiếp xúc góc một hàng (Single Row)
Có khả năng chịu tải trọng hướng trục theo một hướng. Thường được ghép nối để chịu tải hai hướng tùy thuộc vào điều kiện tải trọng và độ lệch trục:
Loại M: Vòng trong và ngoài liền khối. Lồng bằng đồng thau nguyên khối gia công dẫn hướng trên viên bi (M) hoặc vòng trong (MB). Thích hợp cho tốc độ vận hành rất cao với các góc tiếp xúc 25°, 30° hoặc 40°.
Loại DF (Sắp xếp mặt đối mặt): Sắp xếp gặp mặt trực tiếp giữa hai ổ bi. Sử dụng lồng đồng thau gia công. Điểm BEP được cài đặt sẵn hoặc điều chỉnh theo yêu cầu.
Loại DB (Sắp xếp lưng đối lưng): Sắp xếp nối tiếp lưng đối lưng, tạo cấu trúc cực kỳ chắc chắn để chịu momen nghiêng lớn. Tùy chọn rãnh bôi trơn/lỗ bôi trơn trên vòng đệm.
Vòng bi tiếp xúc góc hai hàng (Double Row)
Tương đương một cặp ổ bi một hàng ghép theo cấu hình O hoặc X, giúp tiết kiệm không gian, chịu tải trọng hướng trục hai hướng và tải trọng hướng tâm cao:
Loại DBA & DB1: Thiết kế không thể tách rời, sử dụng lồng gài Polyamide gia cường (TN), tích hợp lỗ bôi trơn ở vòng trong, hỗ trợ tải trọng kết hợp cao.
Loại DF: Thiết kế mở có thể tách rời, sử dụng lồng đồng thau gia công dẫn hướng vòng trong (MB), có rãnh/lỗ bôi trơn ở vòng ngoài.
Loại DB2 & DB3: Thiết kế vòng trong hai mảnh, vòng ngoài hẹp hơn (DB3), lồng đồng thau gia công (MB) chịu tải siêu nặng.
Loại DB/ZZ & DB/2RS (Bản kín không bảo trì): Trang bị nắp chắn thép (ZZ) hoặc phớt cao su (2RS), nạp sẵn mỡ bôi trơn giúp ngăn bụi nước tuyệt đối mà không ảnh hưởng tới tốc độ giới hạn.

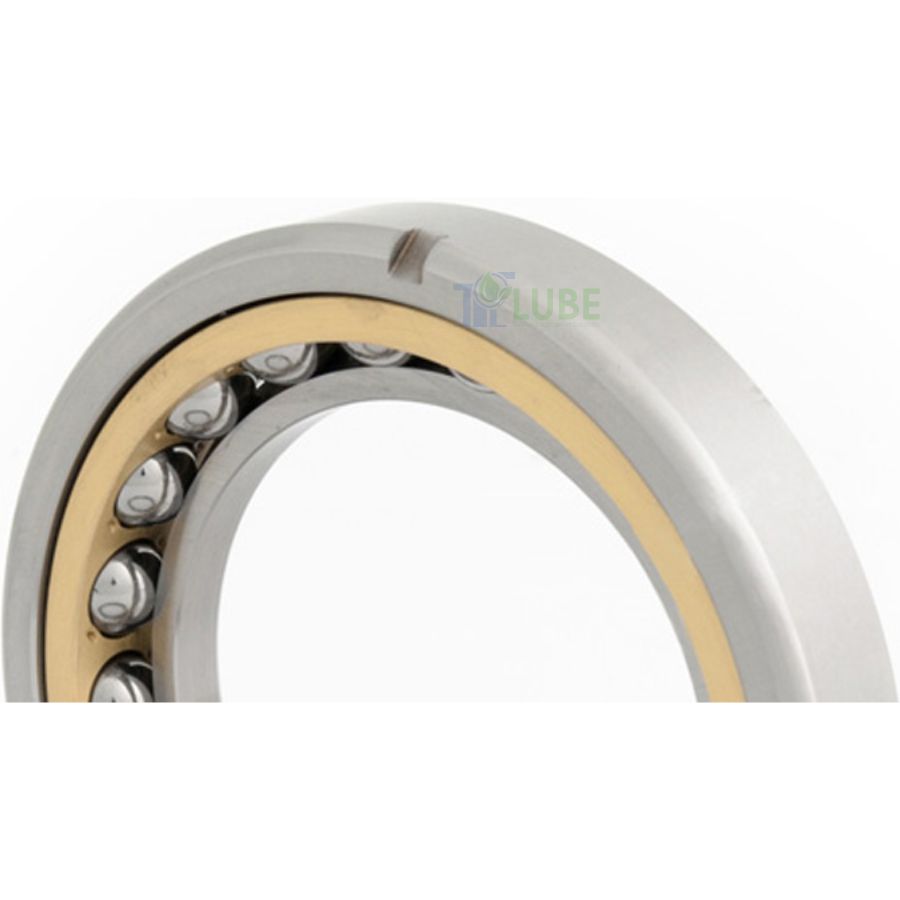

Vòng bi tiếp xúc góc bốn điểm (Four-Point Contact)
Là dòng ổ cầu một hàng có rãnh lăn thiết kế đặc biệt để chịu tải trọng hướng trục theo cả hai hướng, tối ưu cho các vị trí yêu cầu tiết kiệm không gian theo hướng trục:
Loại Q: Vòng ngoài gồm hai mảnh được chia theo chu vi, vòng trong liền khối. Lồng đồng thau nguyên khối gia công dẫn hướng vòng trong (MB). Chủ yếu chịu tải trọng dọc trục, trang bị 2 khe định vị (N2).
Loại QJ: Vòng ngoài liền khối, vòng trong gồm hai mảnh được tách theo chu vi. Lồng đồng thau nguyên khối dẫn hướng vòng ngoài (MA). Chuyên dụng chịu tải trọng dọc trục với 2 khe định vị (N2).
Ứng dụng của vòng bi tiếp xúc góc
Nhờ độ chính xác vượt trội và khả năng chịu tải đa năng, vòng bi tiếp xúc góc RKB là sự lựa chọn hàng đầu cho các ngành công nghiệp mũi nhọn:
Trục chính máy công cụ (CNC Spindle): Máy phay, máy tiện, máy mài chính xác cao yêu cầu tốc độ quay lớn và độ đảo bằng 0.
Bơm cao áp, Bơm hóa chất & Máy nén khí: Nơi có lực đẩy hướng trục (axial thrust) liên tục và lớn.
Hộp giảm tốc công nghiệp & Hệ thống truyền động nặng: Yêu cầu độ rung thấp và chịu momen nghiêng mạnh.
Thiết bị ngành năng lượng, cơ khí chế tạo & Khai khoáng.
