Cách tính lượng mỡ bôi trơn vòng bi

Một trong những nguyên nhân phổ biến nhất khiến vòng bi hỏng sớm không phải do sử dụng sai loại mỡ, mà là bơm sai lượng mỡ vì vậy cách tính lượng mỡ bôi trơn vòng bi là vô cùng quan trọng. Trong thực tế, nhiều kỹ thuật viên vẫn bôi trơn theo cảm tính như “bóp 2–3 nhát súng mỡ”, “bơm đến khi nào thấy mỡ trào ra” hoặc áp dụng cùng một lượng mỡ cho tất cả các vòng bi.

Theo các tài liệu kỹ thuật từ SKF, Schaeffler (FAG), NSK và Noria, lượng mỡ bổ sung bắt buộc phải dựa trên kích thước vòng bi và điều kiện vận hành thực tế.

Tóm tắt nhanh

• Nguyên nhân sự cố: Bơm quá nhiều hoặc quá ít mỡ là lý do hàng đầu khiến vòng bi hỏng sớm. Việc áp dụng chuẩn cách tính lượng mỡ bôi trơn sẽ loại bỏ hoàn toàn rủi ro này.

• Công thức SKF chuẩn: Công thức G = 0,005 x D x B giúp bạn tính lượng mỡ bôi trơn tái bổ sung chính xác từng gram.

• Tác hại bơm thừa mỡ: Gây ra hiện tượng khuấy mỡ (churning), làm nhiệt độ tăng vọt, phá hỏng phớt và lão hóa mỡ nhanh chóng.

• Hiệu chuẩn súng bơm: Luôn phải cân thử lượng mỡ/nhát bóp của súng bơm trước khi áp dụng cách tính lượng mỡ bôi trơn vòng bi vào thực tế.

• Giải pháp tự động: Hệ thống bôi trơn tự động giúp cấp đúng và đủ lượng mỡ liên tục, khắc phục nhược điểm bôi trơn thủ công.

Vì sao cách tính lượng mỡ bôi trơn vòng bi lại quan trọng??

Nhiều người cho rằng bơm càng nhiều mỡ thì vòng bi càng được bảo vệ tốt. Thực tế hoàn toàn ngược lại. Vòng bi chỉ cần một lượng mỡ vừa đủ để tạo màng bôi trơn giữa con lăn và rãnh lăn. Phần mỡ dư thừa không tham gia bôi trơn sẽ bị con lăn khuấy liên tục (hiện tượng churning).

Hậu quả nghiêm trọng khi bơm quá nhiều mỡ:

• Nhiệt độ vòng bi tăng cao đột ngột.

• Tăng mô-men cản, làm động cơ tiêu thụ nhiều điện năng hơn.

• Mỡ bị cắt cơ học mạnh, làm tách dầu và lão hóa nhanh.

• Dầu gốc bị oxy hóa dẫn đến biến chất mỡ.

• Tăng áp suất bên trong ổ bi, làm rách phớt chắn mỡ.

• Mỡ thừa tràn vào cuộn dây stator gây cháy động cơ điện.

Hậu quả khi bơm quá ít mỡ:

• Màng bôi trơn không đủ độ dày để nâng tải.

• Gia tăng ma sát tiếp xúc trực tiếp giữa kim loại và kim loại.

• Mài mòn bề mặt, phát nhiệt và gây tiếng ồn lớn.

• Giảm nghiêm trọng tuổi thọ vận hành của vòng bi.

Hướng dẫn cách tính lượng mỡ bôi trơn vòng bi theo chuẩn SKF

Để xác định chính xác lượng mỡ bổ sung cho mỗi lần bảo trì, công thức tiêu chuẩn được áp dụng rộng rãi nhất trên thế giới hiện nay là công thức tham khảo của SKF:

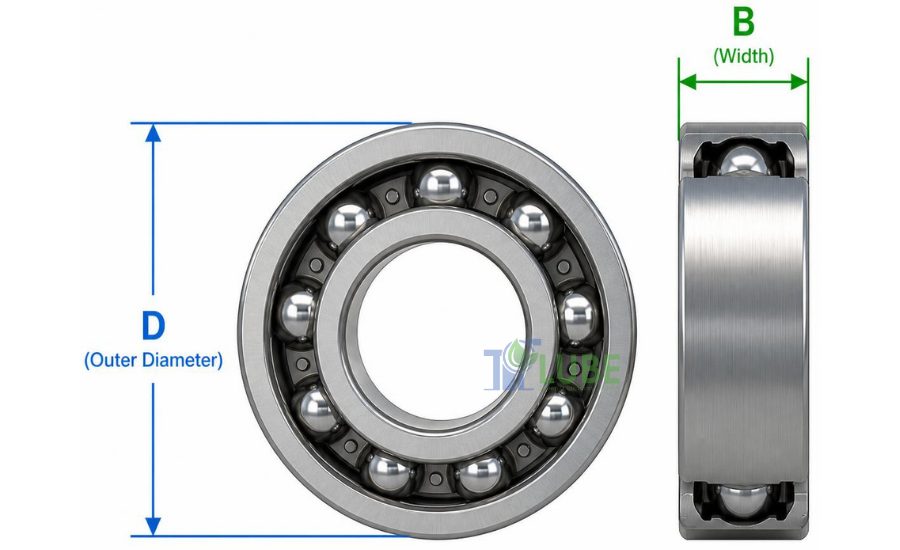

Công thức tính lượng mỡ tái bôi trơn: G = 0,005 × D × B

Trong đó:

• G: Lượng mỡ cần bổ sung cho mỗi lần tái bôi trơn (đơn vị: gram)

• D: Đường kính ngoài của vòng bi (đơn vị: mm)

• B: Chiều rộng (hoặc độ dày) của vòng bi (đơn vị: mm)

Lưu ý quan trọng: Công thức trên dùng để tính lượng mỡ bổ sung định kỳ (re-lubrication), không phải lượng mỡ nạp ban đầu khi lắp đặt mới hoàn toàn.

Ví dụ tính toán thực tế:

Xét một vòng bi mã 6312 có các thông số kích thước tra cứu từ catalog:

• Đường kính ngoài (D) = 130 mm

• Chiều rộng (B) = 31 mm

Áp dụng công thức SKF:

G = 0,005 x 130 x 31 = 20,15 gram

Đổi ra số nhát bóp súng mỡ:

• Nếu dùng súng bơm mỡ đã hiệu chuẩn ra 1g/nhát bóp: Cần bóp khoảng 20 nhát.

• Nếu súng bơm mỡ ra 2g/nhát bóp: Chỉ cần bóp khoảng 10 nhát.

 Mỗi loại súng bơm mỡ có lưu lượng cấp khác nhau. Kỹ thuật viên nên xả mỡ vào cốc và cân bằng cân điện tử để xác định chính xác lưu lượng gram/nhát bóp trước khi thực hiện.

Công thức trên có luôn chính xác?

Không.

Đây là công thức ước tính ban đầu và được nhiều kỹ sư bảo trì sử dụng.

Trong thực tế, lượng mỡ còn phụ thuộc vào:

• Loại vòng bi (bi rãnh sâu, bi đũa, côn…).
• Tốc độ quay (DN Factor).
• Tải trọng.
• Nhiệt độ làm việc.
• Loại mỡ sử dụng.
• Phương pháp bôi trơn (thủ công hoặc tự động).
• Khuyến nghị của nhà sản xuất thiết bị (OEM).

Đối với các thiết bị quan trọng như động cơ điện công suất lớn, turbine, máy nén khí hoặc trục chính máy CNC, luôn nên ưu tiên tài liệu của nhà sản xuất hơn là chỉ áp dụng công thức chung.

Bảng tra kết quả tính lượng mỡ bôi trơn cho các mã vòng bi phổ biến

Lưu ý: Bảng trên giúp hình dung sự thay đổi lớn về lượng mỡ theo kích thước. Việc tính toán cụ thể vẫn cần dựa vào thông số chính xác từ nhà sản xuất.

Các yếu tố ảnh hưởng đến cách tính lượng mỡ bôi trơn thực tế

Công thức SKF là cơ sở ban đầu. Trong vận hành thực tế tại nhà máy, kỹ sư bảo trì cần hiệu chỉnh lượng mỡ dựa trên 4 yếu tố:

1. Tốc độ quay (Chỉ số DN Factor)

Vòng bi quay ở tốc độ càng cao thì nguy cơ phát nhiệt do khuấy mỡ càng lớn. Với các ứng dụng tốc độ cao, giải pháp tối ưu là giảm lượng mỡ mỗi lần bơm nhưng tăng tần suất (giảm khoảng cách chu kỳ) bổ sung mỡ.

2. Nhiệt độ vận hành

Nhiệt độ cao làm đẩy nhanh quá trình oxy hóa và suy giảm chất lượng mỡ. Vòng bi làm việc trong môi trường nhiệt độ cao (như lò sấy, lò nung, khu vực nhiệt luyện) cần rút ngắn chu kỳ tái bôi trơn để loại bỏ mỡ cũ bị lão hóa.

3. Môi trường làm việc

Các môi trường khắc nghiệt như bụi xi măng, hơi ẩm, nước biển hoặc hóa chất ăn mòn đòi hỏi điều chỉnh lượng mỡ và chu kỳ tái bôi trơn để duy trì màng mỡ bảo vệ, ngăn chất bẩn xâm nhập vào rãnh lăn.

4. Phương pháp bôi trơn (Thủ công vs Tự động)

• Bôi trơn thủ công: Mỡ được cấp theo từng đợt lớn, dễ gây dư mỡ ngay sau khi bơm và thiếu mỡ ở cuối chu kỳ.

• Bôi trơn tự động: Cấp một lượng mỡ rất nhỏ nhưng liên tục, giúp duy trì màng dầu ổn định, hạn chế phát nhiệt, không gây dư mỡ và kéo dài tuổi thọ vòng bi vượt trội.

Những sai lầm cần tránh khi áp dụng cách tính lượng mỡ bôi trơn

Bơm đến khi mỡ trào ra ngoài

Đây là sai lầm phổ biến nhất. Mỡ trào không có nghĩa là vòng bi đã được bôi trơn đúng lượng, mà có thể là dấu hiệu áp suất bên trong đã quá cao.

Không hiệu chuẩn súng bơm mỡ

Mỗi loại súng có lượng mỡ cấp ra khác nhau. Nếu không biết mỗi nhát bóp tương ứng bao nhiêu gram, việc tính toán sẽ không còn ý nghĩa.

Áp dụng cùng lượng mỡ cho mọi vòng bi

Hai vòng bi khác kích thước hoặc khác tốc độ quay sẽ không có cùng nhu cầu bôi trơn.

Không tham khảo hướng dẫn của OEM

Công thức chỉ là cơ sở ban đầu. Với các thiết bị quan trọng, luôn ưu tiên hướng dẫn từ nhà sản xuất máy hoặc vòng bi.

Câu hỏi thường gặp (FAQ)

Một nhát bóp súng mỡ tương đương bao nhiêu gram?

Tùy loại súng, thường dao động từ 0,8–2 g. Nên cân thực tế để xác định chính xác.

Có nên bơm đầy toàn bộ khoang vòng bi?

Không. Khoang vòng bi cần có khoảng trống để mỡ dịch chuyển và tản nhiệt. Bơm đầy có thể gây tăng nhiệt và làm hỏng phớt.

Có thể áp dụng công thức SKF cho mọi loại vòng bi không?

Đây là công thức tham khảo phổ biến cho lượng mỡ tái bôi trơn. Đối với các ứng dụng đặc biệt hoặc thiết bị quan trọng, nên sử dụng dữ liệu từ nhà sản xuất vòng bi hoặc OEM.

Có phải mỡ càng tốt thì càng bơm nhiều?

Không. Chất lượng mỡ không thay thế được việc bơm đúng lượng. Ngay cả mỡ cao cấp cũng có thể gây hỏng vòng bi nếu cấp quá nhiều.

Nắm vững cách tính lượng mỡ bôi trơn vòng bi chuẩn kỹ thuật là chìa khóa giúp doanh nghiệp tối ưu chi phí bảo trì và giảm thiểu sự cố dừng máy.

Kết luận

Việc tính toán lượng mỡ bôi trơn giúp loại bỏ phương pháp bôi trơn theo cảm tính và là bước quan trọng để nâng cao độ tin cậy của thiết bị. Công thức của SKF là cơ sở tham khảo hữu ích, nhưng cần kết hợp với tốc độ quay, nhiệt độ, môi trường làm việc và khuyến nghị của nhà sản xuất để xác định lượng mỡ tối ưu. Bên cạnh đó, việc lựa chọn đúng chu kỳ tái bôi trơn cũng có ảnh hưởng lớn đến tuổi thọ của vòng bi.
