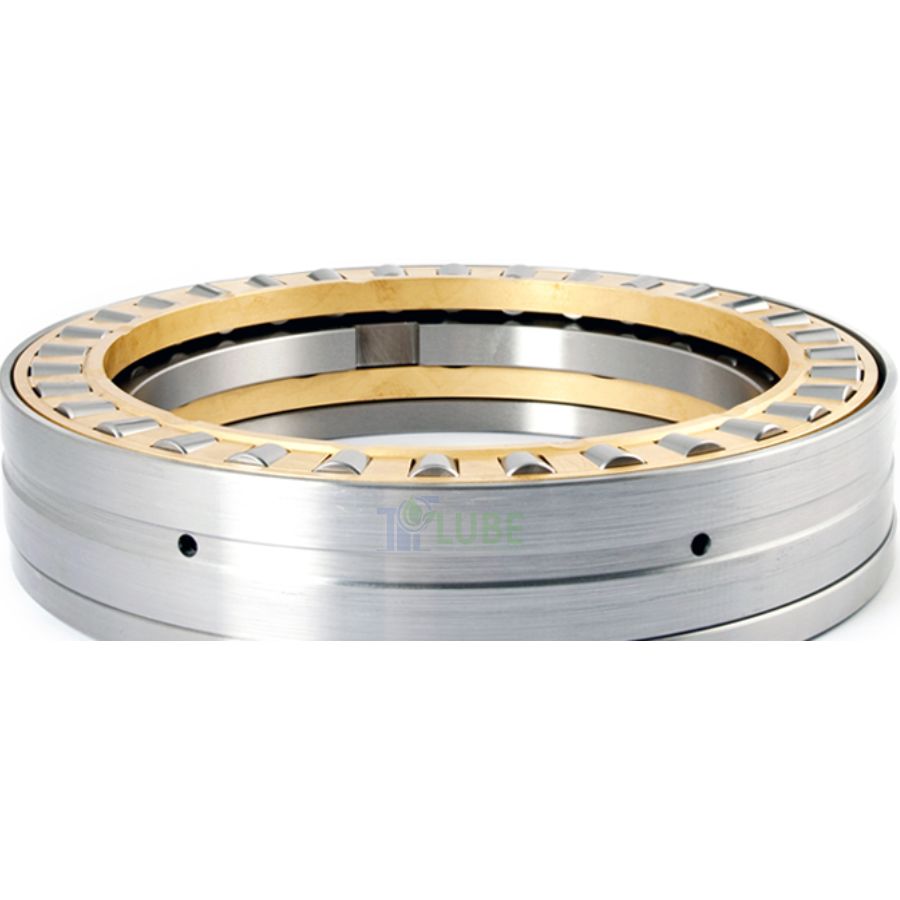

Vòng bi chặn con lăn hình trụ RKB (Cylindrical Roller Thrust Bearings) là giải pháp kỹ thuật cao cấp đến từ thương hiệu RKB Bearing Industries (Thụy Sĩ) dành cho các ứng dụng công nghiệp yêu cầu khả năng chịu lực đẩy dọc trục cực nặng trong một khoảng không gian lắp đặt hạn chế. Chế tạo từ thép hợp kim chịu lực tiêu chuẩn Châu Âu kết hợp công nghệ gia công Thụy Sĩ, sản phẩm mang lại độ bền mỏi vượt trội và độ cứng vững tuyệt đối cho toàn bộ cụm truyền động.

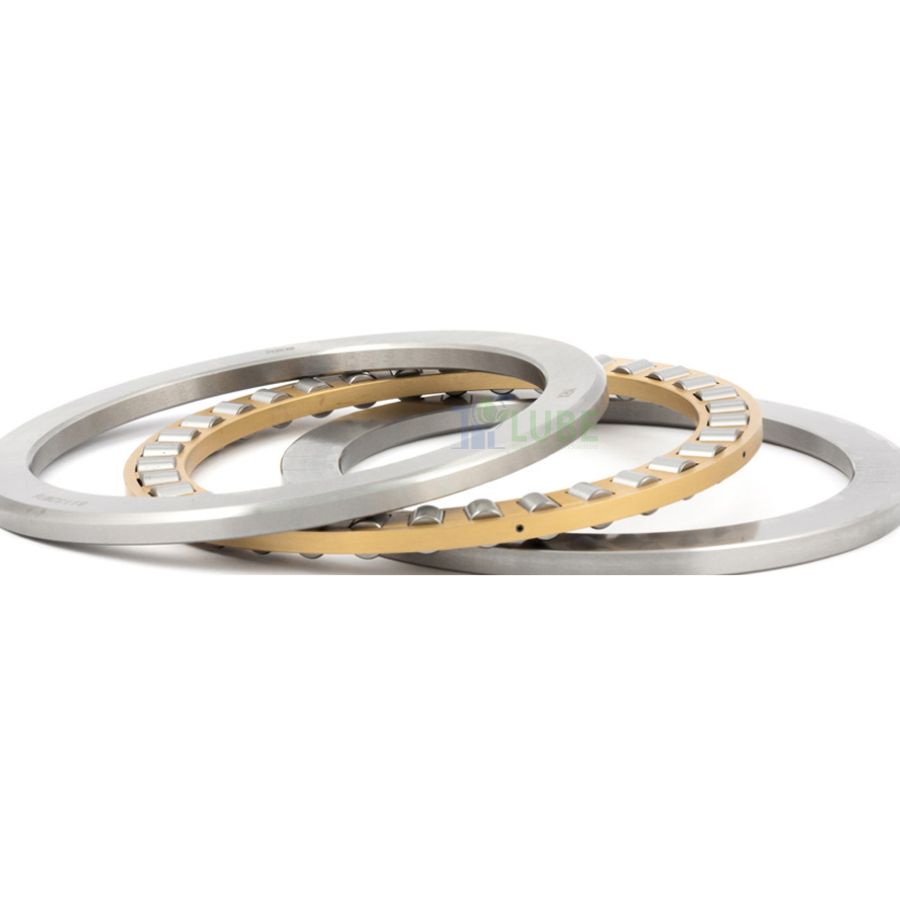

Cấu tạo cơ bản của vòng bi chặn con lăn hình trụ RKB bao gồm: Vòng đệm định vị vỏ (Housing Washer – GS), Vòng đệm định vị trục (Shaft Washer – WS) và Cụm con lăn hình trụ giữ bằng lồng đồng thau (Cage-Roller Assembly).
Ưu điểm của vòng bi chặn con lăn hình trụ RKB
Khả năng chịu lực đè nén siêu việt: Nhờ sự tiếp xúc đường giữa con lăn trụ và mặt lăn của vòng đệm, lực dọc trục được phân bổ đều, giúp vòng bi chịu được lực ép và lực va đập cực mạnh.
Tiết kiệm không gian lắp đặt: Thiết kế có tiết diện dọc trục (cross section) cực kỳ mỏng, giúp tối ưu hóa kích thước gối đỡ và không gian chung của thiết bị.
Cấu trúc tách rời tiện lợi: Các bộ phận (vòng đệm GS, WS và cụm lồng bi) có thể tháo rời hoàn toàn độc lập, giúp việc tháo lắp, căn chỉnh và bảo dưỡng định kỳ vô cùng thuận tiện.
Độ cứng vững (Stiffness) cao: Cung cấp độ cứng vững cơ học rất lớn, giữ vị trí trục luôn ổn định dưới tác động của lực đẩy lớn.
Vòng bi chặn con lăn hình trụ một chiều (Single Direction)
Chuyên dùng để gánh tải trọng dọc trục tác động theo một hướng duy nhất (không chịu được tải trọng hướng tâm và momen nghiêng):
Type 81M (Một hàng con lăn): Sử dụng vòng đệm vỏ phẳng, lồng đồng thau gia công 2 mảnh (M) dẫn hướng trên con lăn. Thiết kế tiết diện mỏng, độ cứng cao, tối ưu cho tải trọng một chiều.
Type 89M (Hai hàng con lăn): Tăng cường thêm hàng con lăn thứ hai giúp tối đa hóa khả năng chịu tải trọng dọc trục nặng hơn nữa trong cùng một kích thước đường kính.
Type TCRBU (Vòng đệm vỏ hình cầu): Trang bị vòng đệm vỏ dạng chỏm cầu lắp trên vòng đệm ghế cầu, cho phép tự điều chỉnh để bù trừ sự lệch tâm hoặc sai lệch góc của trục trong quá trình vận hành.
Vòng bi chặn con lăn hình trụ hai chiều / Hướng kép (Double Direction)
Cấu tạo gồm 2 vòng đệm vỏ (GS), 1 vòng đệm trục (WS) và 2 cụm lồng bi con lăn trụ:
Type WS+GS (Dòng hai chiều): Cho phép gánh tải trọng dọc trục rất cao tác động theo cả hai hướng ngược nhau. Sử dụng vòng đệm vỏ phẳng và lồng đồng thau gia công 2 mảnh (M). Do độ cứng vững rất cao nên dòng này nhạy cảm với sự lệch tâm trục, yêu cầu các mặt tựa gối đỡ phải được gia công chính xác.
Để vòng bi chặn con lăn hình trụ RKB đạt tuổi thọ vận hành tối đa, kỹ sư vận hành cần tuân thủ các chỉ dẫn sau:
Tránh tải trọng hướng tâm: Tuyệt đối không để lực hướng tâm (Radial load) tác động trực tiếp lên dòng vòng bi này, vì cấu trúc rãnh lăn phẳng chỉ được thiết kế thuần túy cho lực ép dọc trục.
Yêu cầu tải trọng tối thiểu: Giống như các dòng vòng bi chặn khác, luôn duy trì một tải trọng dọc trục tối thiểu trong quá trình quay để tránh hiện tượng con lăn bị trượt cào xước mặt lăn.
Lựa chọn mỡ/dầu bôi trơn: Nên ưu tiên sử dụng dầu bôi trơn tuần hoàn hoặc mỡ chịu cực áp (EP) chất lượng cao để làm mát và giảm ma sát cho cụm lồng đồng thau.
Ứng dụng của vòng bi chặn con lăn hình trụ RKB
Với đặc tính chịu tải đè nén lớn và độ cứng vững tuyệt vời, vòng bi chặn con lăn hình trụ RKB được ứng dụng phổ biến trong:
Ngành Nhựa & Cao su: Trục ép đùn (Extruder) máy dẻo hóa nhựa.
Thiết bị Năng lượng & Khai khoáng: Đầu quay khoan dầu khí, máy nghiền đứng, máy đào hầm TBM.
Cơ khí chế tạo nặng: Hệ thống móc cẩu siêu tải, bàn quay gia công hạng nặng.
Hộp giảm tốc công nghiệp tải nặng & Hộp số hàng hải.
