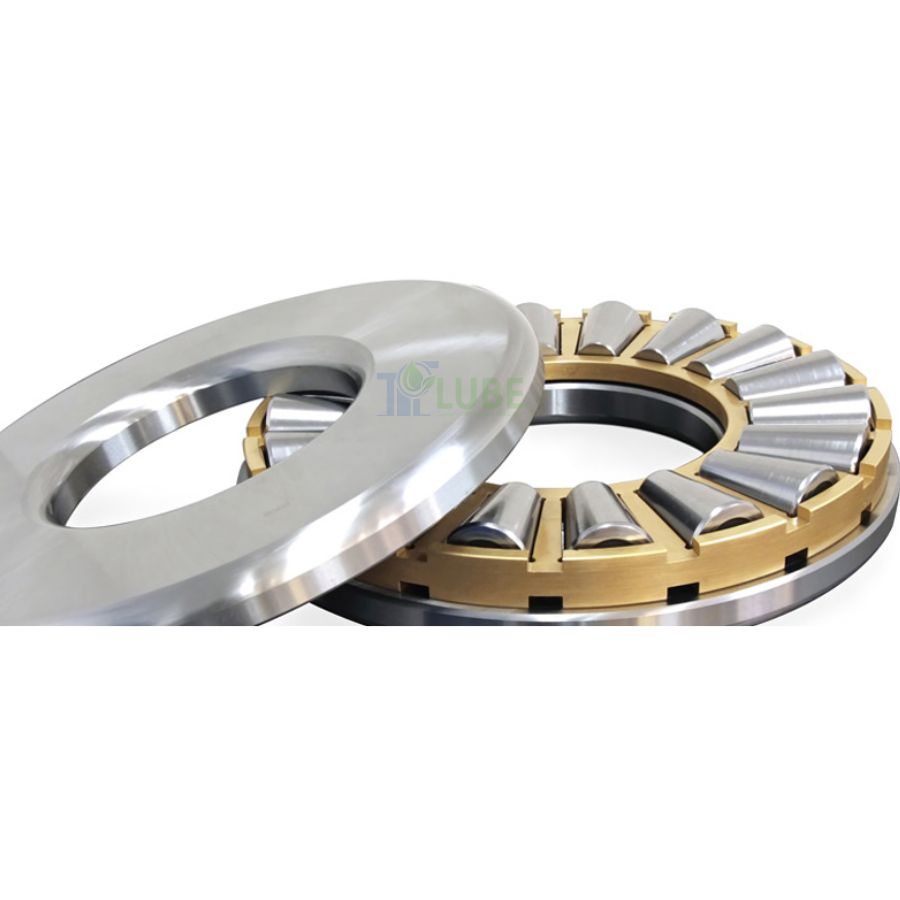

Vòng bi chặn côn RKB (Tapered Roller Thrust Bearings) là giải pháp vòng bi cao cấp đến từ thương hiệu RKB Bearing Industries (Thụy Sĩ) cho các hệ thống máy móc hạng nặng đòi hỏi lực ép dọc trục cực kỳ lớn cùng khả năng hấp thụ các lực va đập đột ngột. Được chế tạo từ thép hợp kim gia công xử lý nhiệt chuẩn Thụy Sĩ, vòng bi chặn côn RKB đảm bảo sự vận hành bền bỉ, chống mài mòn cao và độ tin cậy tuyệt đối.
Cấu tạo của vòng bi chặn côn RKB gồm các con lăn hình nón với các đường kéo dài của mặt lăn hội tụ tại một điểm trên trục quay. Cấu trúc này giúp các con lăn lăn mịn trên rãnh lăn mà không sinh ra ma sát trượt.
Ưu điểm của vòng bi chặn côn RKB
Sức chịu tải & Tải va đập vượt trội: Dạng tiếp xúc đường của con lăn côn cho phép truyền lực ép dọc trục khổng lồ và triệt tiêu các ứng suất do lực va đập (Shock load) gây ra.
Tiết kiệm không gian dọc trục: Tiết diện dọc trục rất nhỏ giúp gối đỡ gọn gàng hơn, tối ưu hóa tổng trọng lượng và kích thước thiết bị.
Độ cứng vững cơ học cao: Khả năng định vị trục chuẩn xác, biến dạng đàn hồi cực thấp dưới tải trọng đè nén lớn.
Tự điều chỉnh độ lệch tâm: Nhiều dòng sản phẩm tích hợp mặt tựa hình cầu (Sphered washer) kết hợp với đĩa đệm ghế cầu (Pressure plate) giúp bù trừ độ lệch góc giữa trục và vỏ gối đỡ một cách hoàn hảo.
Vòng bi chặn côn một chiều (Single Direction)
Chuyên dụng gánh tải trọng dọc trục tác động theo một hướng duy nhất:
Dòng TK1, TK2, TK3: Cấu trúc tiêu chuẩn trang bị lồng đồng thau gia công 2 mảnh (M) dẫn hướng trên vòng đệm hoặc con lăn. Có thiết kế rãnh lăn côn ở vòng đệm trục và mặt phẳng/côn ở vòng đệm vỏ.
Dòng TK4 (Full Complement): Thiết kế không sử dụng lồng bi (Cageless), lấp đầy tối đa số lượng con lăn côn giúp nâng sức chịu tải dọc trục lên mức tối đa.
Dòng TKSD (TKSD1 đến TKSD5 – Chuyên dụng cho Vít nén Screw-Down): Thiết kế đặc biệt không lồng bi cho cơ cấu vít ép máy cán thép. Cung cấp các biến thể mặt tựa phẳng (TKSD2) hoặc mặt tựa cầu lồi/cầu lõm (TKSD1, TKSD3, TKSD4, TKSD5) giúp chịu được góc nghiêng lắc của trục vít mà không ảnh hưởng đến tuổi thọ vòng bi.
Vòng bi chặn côn hai chiều / Hướng kép (Double Direction)
Chịu tải trọng dọc trục rất lớn tác động theo cả hai hướng ngược nhau:

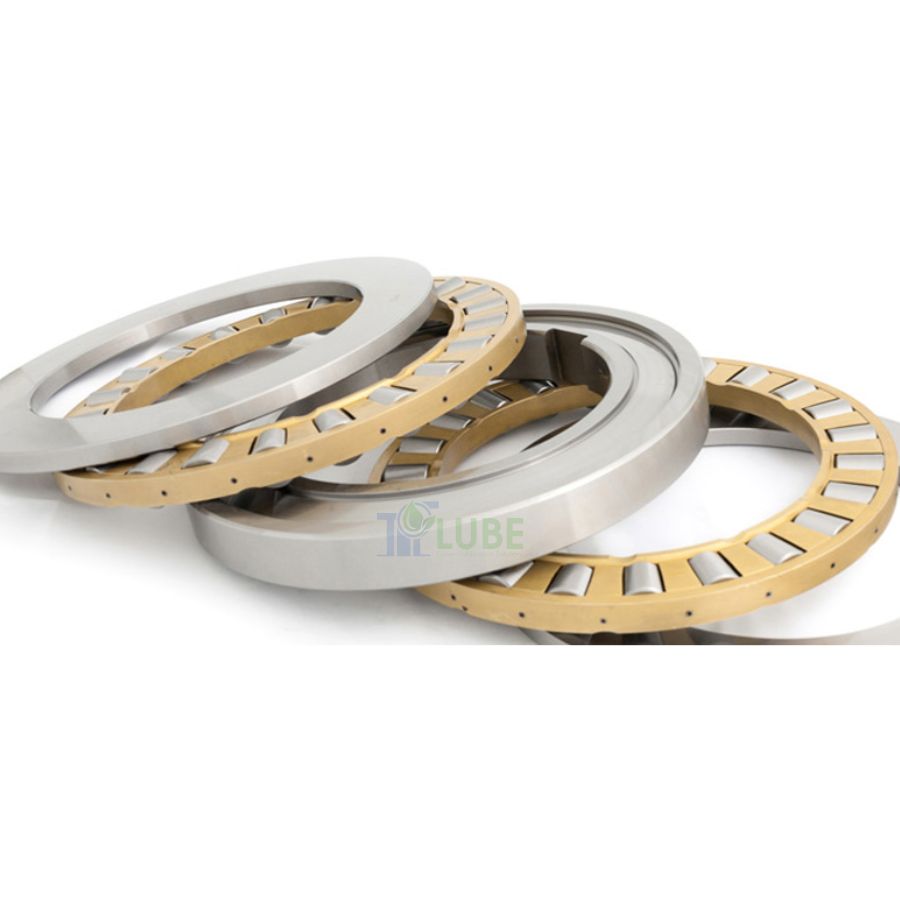

Dòng TTK1 & TTKHD: Gồm hai vòng đệm vỏ hình côn, một vòng đệm trục phẳng ở giữa và hai cụm lồng đồng thau gia công (M) dẫn hướng trên vòng đệm trung tâm. Tích hợp ống đệm (Spacer sleeve) giúp cài đặt hoặc điều chỉnh sẵn độ dơ dọc trục (RFP) theo đúng yêu cầu kỹ thuật.
Dòng TTK2: Thiết kế nhỏ gọn với vòng đệm trung tâm định vị ngoài trên vỏ gối đỡ (Housing centering), tối ưu cho các cụm gối đòi hỏi tiết diện siêu mỏng.
Ứng dụng của vòng bi chặn côn RKB
Nhờ sức chịu tải va đập và tải đè nén khủng kề, vòng bi chặn côn RKB là linh hồn của các thiết bị:
Ngành Thép & Luyện kim: Cơ cấu vít nén (Screw-down mechanism) của máy cán thép nóng/cụm cán thô (Dòng TKSD).
Ngành Khai khoáng & Xây dựng: Máy chốt khoan dầu khí, máy đập đá, máy đào hầm TBM.
Hệ thống nâng hạ: Trục xoay móc cẩu siêu trọng tải, xà lan cẩu hàng hải.
Thiết bị công nghiệp nặng: Máy ép thủy lực, máy vắt ly tâm công suất lớn.
Lưu ý khi sử dụng
Để vòng bi chặn côn RKB hoạt động với hiệu suất tối đa trong môi trường tải nặng:
Điều chỉnh khe hở/Độ dơ dọc trục (RFP): Với các dòng hai chiều TTK, độ dơ dọc trục cần được kiểm tra kĩ hoặc đặt trước (Preload) chính xác để tránh rung lắc hay quá nhiệt khi vận hành.
Bôi trơn chịu cực áp (EP): Do làm việc dưới tải trọng ép và va đập lớn, vòng bi bắt buộc phải sử dụng mỡ/dầu bôi trơn chứa phụ gia chịu cực áp (EP – Extreme Pressure) chất lượng cao. Dòng TTK có sẵn rãnh và lỗ bôi trơn trên vòng đệm ngoài để dễ dàng cấp mỡ tái bôi trơn.
