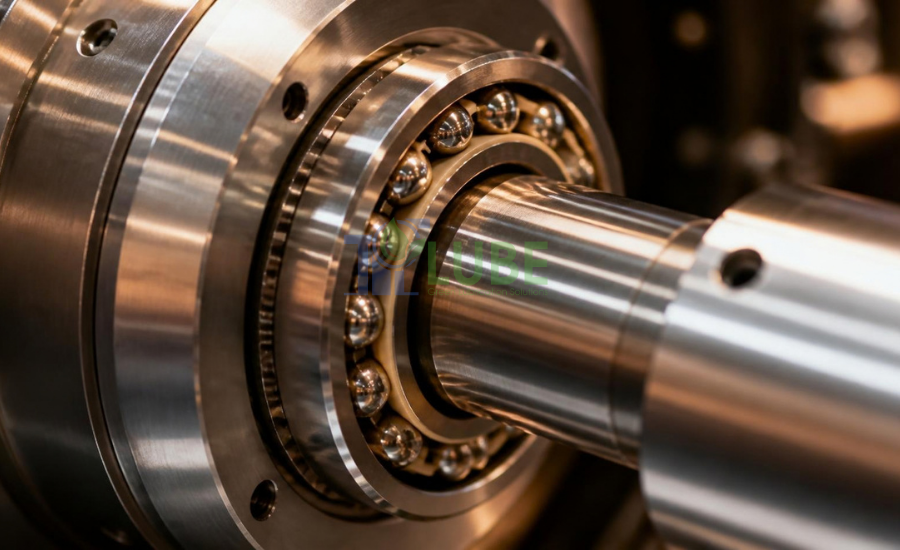

Vòng bi tốc độ cao (high speed bearing) là thành phần cơ khí cốt lõi trong các dòng động cơ điện, trục chính máy CNC (spindle), tuabin và thiết bị quay công nghiệp. Ở dải tốc độ thấp và trung bình, việc chọn lựa ổ trục thường chỉ tập trung vào khả năng chịu tải. Tuy nhiên, khi tốc độ quay (RPM) tăng lên cực đại, lực ly tâm, ma sát nội tại và hiện tượng sinh nhiệt sẽ trở thành những yếu tố hàng đầu quyết định trực tiếp tới tuổi thọ của vòng bi tốc độ cao.

Mục Lục

Vì sao tốc độ quay cao lại gây nguy hiểm cho vòng bi?

Khi số vòng quay mỗi phút (RPM) tăng cao, các con lăn bên trong ổ trục chịu tác động ma sát và nhiệt lượng gia tăng đột biến tại 4 vị trí:

Tiếp xúc giữa bi và rãnh lăn: Lực ly tâm ép con lăn mạnh vào bề mặt vòng ngoài (outer ring), sinh nhiệt ma sát ma sát lăn và trượt.
Vòng cách: Vòng cách bị lực ly tâm kéo xô lệch, gia tăng ma sát tại các điểm tiếp xúc với bi.
Phớt chặn: Phớt tiếp xúc (contact seal) bị ma sát làm mòn gãy và quá nhiệt ở tốc độ cao.
Hiện tượng khuấy mỡ: Mỡ bôi trơn dư thừa bị các con lăn khuấy liên tục, sinh nhiệt nội tại rất nhanh.

Nhiệt độ tăng cao làm sụt giảm độ nhớt dầu gốc, tăng tốc độ oxy hóa mỡ bôi trơn và làm suy giảm khe hở bên trong (internal clearance), dẫn đến kẹt ổ trục.

Ưu thế vượt trội của Vòng Bi Tốc Độ Cao Ceramic Là Gì?

Gốm kỹ thuật Silicon Nitride (Si3N4) là vật liệu đột phá giúp giải quyết các thách thức vận hành ở RPM lớn:

Trọng lượng siêu nhẹ: Bi gốm Si3N4 nhẹ hơn bi thép tiêu chuẩn tới 58%. Nhờ đó, lực ly tâm tác dụng lên rãnh lăn giảm đáng kể khi tốc độ quay tăng cao.
Độ cứng và bề mặt siêu nhẵn: Giảm ma sát lăn, giảm tối đa hiện tượng trượt bi (smearing/skidding) khi tăng tốc đột ngột.
Hệ số giãn nở nhiệt thấp: Bi gốm ít bị nở ra khi nóng lên, giúp duy trì ổn định khe hở làm việc bên trong.

Nhờ những đặc tính này, vòng bi ceramic tốc độ cao (dạng lai Hybrid Ceramic) là lựa chọn hàng đầu cho vòng bi spindle máy gia công cơ khí, motor điện tốc độ cao, hệ thống tuabin và các thiết bị quay yêu cầu ma sát tối thiểu.

Vòng bi tốt nhưng chọn mỡ sai vẫn bị quá nhiệt

Ở ứng dụng vòng bi tốc độ cao, việc chọn sai mỡ bôi trơn là nguyên nhân hàng đầu gây cháy hỏng ổ trục:

Mỡ có độ nhớt dầu gốc quá cao: Tạo ra lực cản khuấy mỡ cực lớn, khiến vòng bi tốc độ cao phát nhiệt nhanh chóng dù tải nhẹ.
Nhồi quá nhiều mỡ (Over-greasing): Nhồi đầy 100% khoang bi không đồng nghĩa với bôi trơn tốt hơn. Ở tốc độ cao, lượng mỡ nạp (fill volume) thường chỉ khuyến nghị từ 20% – 30% thể tích không gian trống của ổ trục.

**Công thức tính Hệ số tốc độ n*Dm:**

Hệ số nDm = RPM x [(Đường kính trong + Đường kính ngoài) / 2]

Trong đó: Đường kính tính bằng mm, RPM là tốc độ quay hàng phút

Dưới 300.000: Có thể dùng mỡ bôi trơn tiêu chuẩn.
Từ 300.000 – 800.000: Bắt buộc dùng mỡ tốc độ cao có độ nhớt dầu gốc thấp (ISO VG 15 đến ISO VG 32).
Trên 1.000.000: Bắt buộc sử dụng vòng bi ceramic tốc độ cao kết hợp giải pháp bôi trơn phun sương dầu (Oil Mist / Oil Air).

Lựa chọn Vòng cách (Cage): Chuyển từ cage thép bấm sang cage đồng thau gia công chi tiết hoặc cage nhựa kỹ thuật PEEK/Phenolic bôi trơn trượt tốt hơn.

Lưu ý quan trọng: Vòng bi lai gốm (Hybrid Ceramic) KHÔNG đồng nghĩa với việc chạy khô. Ổ trục vẫn cần màng bôi trơn mỏng phù hợp để đạt tuổi thọ thiết kế.

Bảng tổng hợp cấu hình tối ưu cho Vòng Bi Tốc Độ Cao

Ứng dụng thực tế	Cấu hình Vòng Bi Tốc Độ Cao	Giải pháp Bôi Trơn & Phớt Chặn
Động cơ điện tiêu chuẩn (RPM < 3.000)	Vòng bi thép tiêu chuẩn, khe hở CN/C3	Mỡ Polyurea / Lithium Complex ISO VG 100
Motor điện cao tốc (RPM 3.000 – 15.000)	Vòng bi thép khe hở C3, Vòng cách PEEK	Mỡ tổng hợp Ester/PAO độ nhớt ISO VG 22 – 32
Trục chính máy CNC (Spindle Bearing)	Vòng bi ceramic tốc độ cao (Si3N4 + Inox)	Mỡ chuyên dụng nDm cao (> 1.000.000), nạp 20%-25%
Tuabin / Thiết bị quay cực đại	Full Ceramic / Hybrid Ceramic góc tiếp xúc nghiêng	Bôi trơn phun sương dầu (Oil Mist / Oil Air)

Câu hỏi thường gặp (FAQ)

1. Tại sao vòng bi tốc độ cao thường ưu tiên chọn khe hở C3?

Khi vận hành ở tốc độ cao, nhiệt lượng sinh ra làm vòng trong giãn nở nhanh hơn vòng ngoài. Khe hở C3 (khe hở hướng kính lớn hơn mức tiêu chuẩn CN) giúp bù trừ khoảng giãn nở nhiệt này, tránh hiện tượng bo kẹt bi.

2. Vòng bi spindle máy CNC có dùng mỡ bôi trơn công nghiệp thông thường được không?

Tuyệt đối không. Mỡ thông thường có độ nhớt dầu gốc cao sẽ gây ma sát khuấy mỡ, khiến vòng bi spindle quá nhiệt chỉ sau vài phút vận hành và làm hỏng độ chính xác gia công.

3. Vòng bi gốm Hybrid Ceramic khác gì so với Full Ceramic ở tốc độ cao?

Hybrid Ceramic dùng bi gốm kết hợp vòng thép, chịu lực cơ học và lực chấn động tốt hơn, rất thích hợp cho vòng bi spindle và motor. Trong khi đó, Full Ceramic dùng cả vòng và bi bằng gốm, thường dành cho môi trường vừa tốc độ cao vừa chịu hóa chất ăn mòn.

Kết luận

Lựa chọn vòng bi tốc độ cao phải được đánh giá như một hệ thống đồng bộ bao gồm: Bearing + Lubricant + Cage + Seal + Clearance.

Tại TPTLUBE, chúng tôi tư vấn chuyên sâu bài toán tốc độ cao dựa trên thông số làm việc thực tế:

Vòng bi đặc biệt: Phân phối chính hãng các dòng vòng bi ceramic tốc độ cao, vòng bi spindle từ thương hiệu danh tiếng CeramicSpeed.
Mỡ bôi trơn tốc độ cao: Phân phối các dòng mỡ chuyên dụng từ COGELSA (Tây Ban Nha) và ROCOL (Anh Quốc) giúp tối ưu vận hành.
Tư vấn kỹ thuật: Tính toán chuẩn xác hệ số nDm, lượng mỡ nạp và độ hở C3/C4 phù hợp cho thiết bị.
